   电路板是电子产品内部重要组成零部件，对固定电路的批量生产和优化用电器布局起重要作用。它是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点。但是为了让电路板的质量更进一层楼，在电子产品力学可靠性仿真分析中，元器件失效的主要原因就是因为电路板的弯曲变形，因此，我们电路板厂家就很有必要检测电路板的等效弯曲力学性能。通常我们会对它做弯曲试验。常用的当然就是拉力试验机配合三点弯曲夹具，该试验主要检测电路板的抗弯曲性能是否满足国家生产标准。

一、电路板弯曲试验机特点：

三点弯曲夹具是专门针对硬度高的材料做弯曲试验，可测试材料的机械性能、塑性变形、质量检测等。天氏库力设计的塑料三点弯曲夹具是由三个部分组成：压头、支座、底座。它的工作原理是：在给材料做弯曲试验时，试样断面上的的应力分布是不均匀的，表面应力应变最大，而心部最小，可以比较灵敏地反应材料表面缺陷情况，因此常用来检测材料表面质量。

二、电路板弯曲试验机试验步骤：
1、首先将弯曲夹具安装到压力试验机的机台上，然后将电路板样品放在弯曲夹具上。
2、试样放好后安装压头，让压头轻轻触碰电路板。
3、启动试验机，让压头施加向下的一个压力，使电路板弯曲、变形直至断裂。


三、电路板弯曲试验机试验曲线表

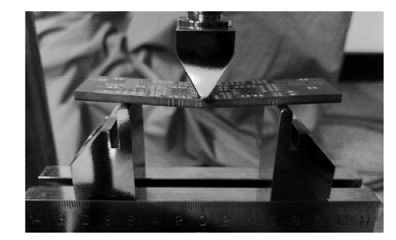

四、试样典型失效形貌
