包装塑料薄膜拉力机 -pg电子游戏下载

 拉力机厂家讲解三百六十个行业应用拉力机的相关知识点。今天来讲包装用的塑料薄膜行业。塑料薄膜和薄片是包装的流行选择，并且可以保护许多日常物品免受剩余食品到消费品的侵害。塑料制造商和包装公司必须获得其生产的塑料薄膜的准确机械性能，以确保它们满足所需的期望，这一点至关重要。



1、包装塑料薄膜的拉伸试验原理
包装塑料薄膜拉伸强度的试验原理是，在塑料标准试样的长度方向施加逐渐增加的拉伸载荷，
使之发生变形直至破坏，试样破坏时所需要的最大拉伸应力就是拉伸强度。
试样拉伸长度的变化用断裂伸长率表示。在应力-应变曲线的屈服点之前的直线段上，选取适当的应力和应变，便可求出包装塑料薄膜的弹性模量。
2、包装塑料薄膜的拉伸试验机介绍：
按照国家标准gb1040“塑料拉伸性能试验方法”进行试验，
由于包装塑料薄膜这些样品的断裂力低，因此测试通常在单柱通用测试机上进行，例如500kg的单柱拉力机。然而，由于许多薄膜样品表现出高的断裂伸长率，因此会引起复杂化。将这些标本与标准的标距配对时，有时可能需要额外高度的单柱或双柱才能测试直至断裂。如果有这方面的需要，就需要咨询定制。
3、包装塑料薄膜的拉伸试验方法：

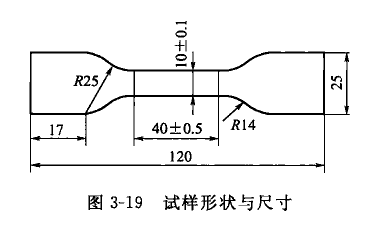

按要求分别沿纵向、横向切取试样各5条，试样的形状与尺寸如图所示，并在标准环境下处理所有试样至平衡，处理时间不少于4h。

具体测试方法包括以下几点。
①按照国家标准gb6672测量试样厚度，每个试样在标线内测量三个点的厚度，取算术平均值，精确到lmm。
②在试样平行部分作标线，此标线不应该对测试结果有影响。
③夹持试样，应使试样的纵轴与试验机的上、下夹具中心连线相重合，并且松紧合适。
④按规定速度（250±50）mm/min开动试验机进行拉伸试验。
⑤试样断裂后，读取载荷和标线间距的伸长量。如果试样在标线之外的某部位断裂，应取新试样重做试验。

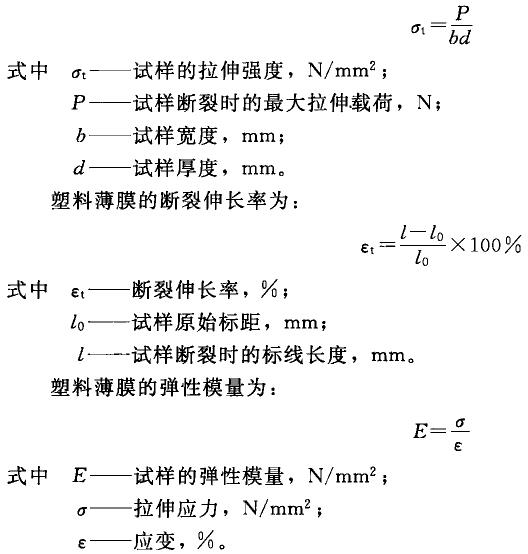

⑥测量弹性模量时，应安装、调整测量变形记录仪，记录载荷和变形量。计算拉伸强度、断裂伸长率和弹性模量。
在实际包装使用过程中，包装塑料薄膜的拉伸强度有一个限制范围。在这个范围内，变形后的薄膜可以恢复原状。但是，若拉伸强度超出这个范围，则变形后的薄膜不能恢复。

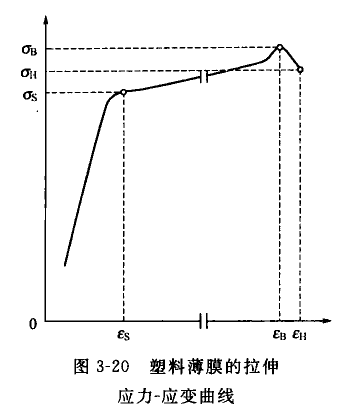

通常选用屈服强度作用包装塑料薄膜的使用极限，如图所示δs、δb分别代表屈服强度、拉伸强度。
屈服强度指试样在屈服点所受的拉伸力，其特征为薄膜在延伸的过程中，拉伸力没有明显的增加，应力-应变曲线在这时呈现出相对水平的趋势。需要注意的是，包装塑料薄膜的纵向拉伸和横向拉伸一般是不相同的。

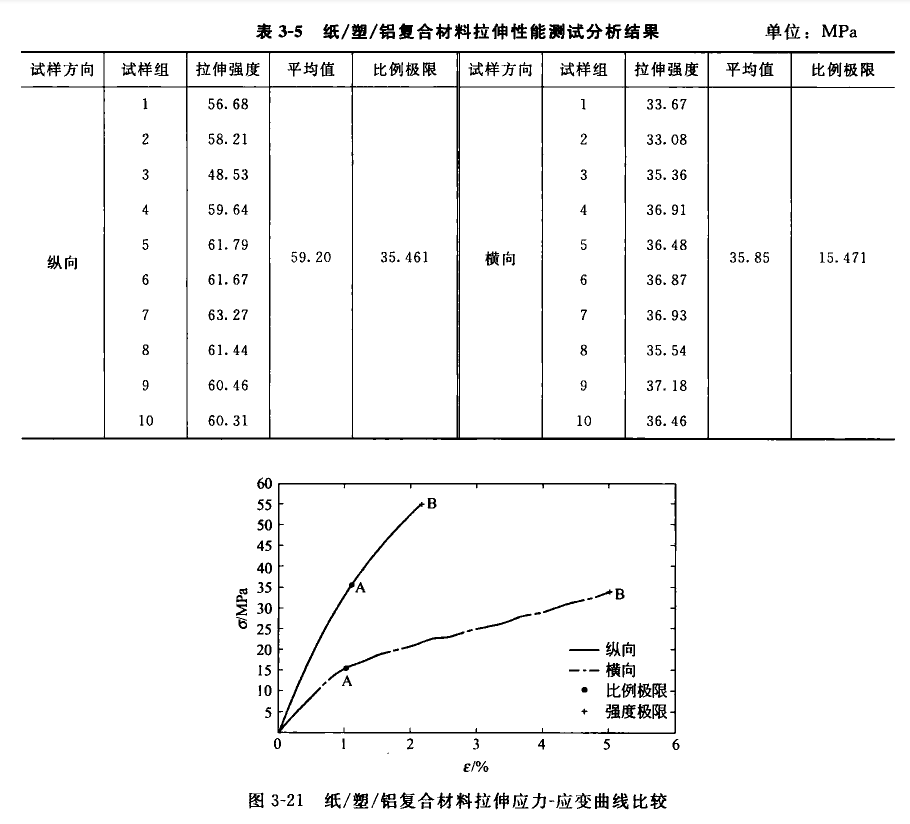

例如，表中、下图中提供了饮品（如牛奶、饮料）利乐包装用纸/塑/铝复合包装材料的沿纵向、横向的拉伸特性及其曲线，拉伸速度100mm/min，在试样两端缓慢地施加单向载荷，直到试样断裂为止。
