焊接接头拉伸试验怎么做？金属材料焊接接头拉伸测试是什么样的？-pg电子游戏下载

最近有朋友问我们金属材料焊接接头拉伸试验怎么做，有没有详细的金属材料焊接接头拉伸试验方法的说明，试验的时候应该注意哪些？近来也有很多其它朋友们也问了同样的问题。 今天科准测控的小编陈明莉为大家特别写了这篇文章，照着以下步骤，相信进行拉伸试验对你来说就没什么问题了。





金属材料焊接接头拉伸试验按照 gb/t 2651-2008 《焊接接头拉伸试验方法》进行。 该试验方法适用于金属材料熔焊和压焊接头的拉伸试验。

一、试样

1、取样位置

试样应从焊接接头垂直于焊缝轴线方向截取,试样加工完成后,焊缝的轴线应位于试样平行长度部分的中间。对小直径管试样可采用整管,未作特殊规定时,小直径管是指外径不大于18mm的管子。

2、标记

1) 每个试件应做标记以便识别其从产品或接头中取出的位置。

2) 如果相关标准有要求,应标记机加工方向(例如轧制方向或挤压方向)。

3)每个试样应做标记以便识别其在试件中的准确位置。

3.热处理及/或时效

焊接接头或试样一般不进行热处理,但相关标准规定或允许被试验的焊接接头进行热处理除外,这时应在试验报告中详细记录热处理的参数。 对于会产生自然时效的铝合金,应记录焊接至开始试验的间隔时间。

钢铁类焊缝金属中有氢存在时,可能会对试验结果带来显著影响,需要采取适当的去氢处理。

4、取样

 1)一般要求

取样所采用的机械加工方法或热加工方法不得对试样性能产生影响。

 2)钢

厚度超过8mm时,不能采用剪切方法。当采用热切割或可能影响切割面性能的其他切割方法从焊件或试件上截取试样时,应确保所有切割面距离试样的表面至少8mm以上。平行于焊件或试件的原始表面的切割,不应采用热切割方法。

3) 其他金属材料

不得采用剪切方法和热切割方法,只能采用机械加工方法(如锯或铣,磨等)。

5.机械加工

1)位置

 试样的厚度ts,一般应与焊接接头处母材的厚度相等,如下图所示。当相关标准要求进行全厚度(厚度超过30mm) 试验时,可从接头截取若干个试样覆盖整个厚度,如图所示。 在这种情况下,试样相对接头厚度的位置应作记录。

2)尺寸 按下面要求:

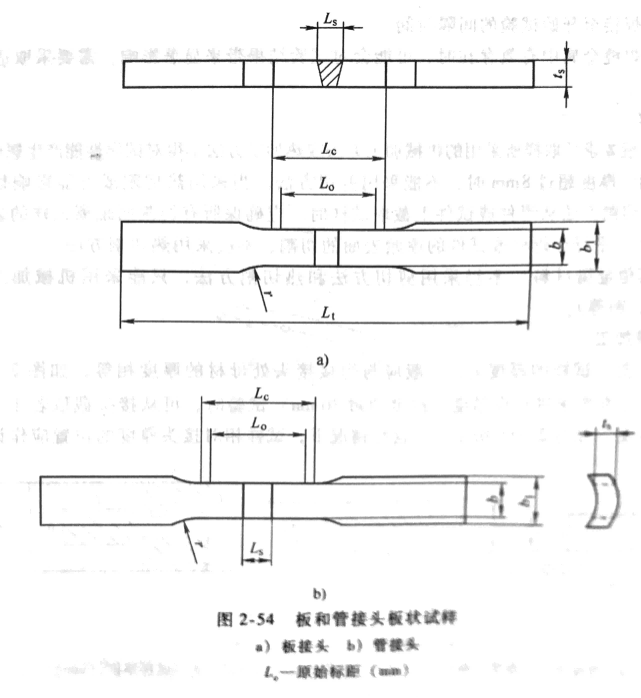

1)对于板及管板状试样,试样厚度沿着平行长度le。对于从管接头截取的试样应均衡一致,其形状和尺寸应符合表2-36及图2-54的规定。 对于从管接头截取的试样,可能需要矫平夹持端;然而,这种变平及可能产生的厚度变化不应波及平行长度le。

注：对于压焊及高能束焊接头而言，焊缝宽度为零（ls=0）

  对于某些金属材料（如铝、铜及合金）可以要求lc≥ls 100mm

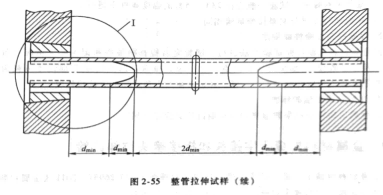

2) 整管拉伸试样如图2-55所示：

3）实心截面试样尺寸应根据协议要求。当需要机加工成圆柱形试样时，试样尺寸应依据gb/t228.1要求，只是平行长度le应不小于lo﹢60mm，如图2-56所示

(3) 表面制备

 试样制备的最后阶段要进行机加工, 应采取预防措施避免在表面产生变形硬化或过热。 试样表面应没有垂直于试样平行长度lc方向的划痕或切痕,不得除去咬边。超出试样表面的焊缝金属应通过机加工除去,对于有熔透焊道的整管试样应保留管内焊缝。

2、 试验设备

 金属材料焊接接头拉伸试验所用设备及要求与室温拉伸试验完全相同。

3、试验内容及结果表示

1.试验要求

1)试验开始前,应测量并记录试样尺寸。 阕雷椠逸中兴自科斯火票学十(s

2)依据gb/t 228.1规定对试样逐渐连续加载。

3)除非另有规定,试验一般应在23c士5c的温度条件下进行。

4)其他试验要求与室温拉伸试验相同。

2.焊接接头拉伸性能测定

按金属材料室温拉伸试验方法进行,试验完后检查断裂面和记录缺欠情况(包括种类、尺寸、数量)。如果发现有白点,应记录其位置,白点的中心部位才可视为缺欠。在测试报告中应注明断裂的位置,并记录最大力和计算出的抗拉强度。

3.试验结果数值的修约

试验测定的性能结果数值修约与室温拉伸试验完全相同。





以上就是科准测控小编为大家整理的如何进行金属材料焊接接头的拉伸试验，科准测控的技术团队还为您整理了以下的资料，如果您有这方面的问题存在， 例如金属材料焊接接头拉伸试验标准、金属材料拉伸试验、焊接接头材料伸力是多少，焊接接头拉伸强度测试标准。我们也会为您解答。
