pe管拉伸试验如何做？管材接头拉伸强度试验方法，厂家解答！-pg电子游戏下载

前两天，浙江的薛主管问我们pe管拉伸试验如何做？有没有详细的管材接头拉伸强度试验方法的说明，近来也有很多其它朋友们也问了同样的问题。在这里，科准试验机的小编陈明莉就特别写了这篇文章，来为大家简单总结一下。



 聚乙烯管材和管件热熔对接接头拉伸强度试验按照 gb/t 19810-2005《聚乙烯(pe) 管材和管件热熔对接接头拉伸强度和破坏形式的测定》进行。

1、试样

对每一所需试样,应穿过接头沿管材的轴向加工出一长条,并进一步加工以制备符合以下尺寸的试样:

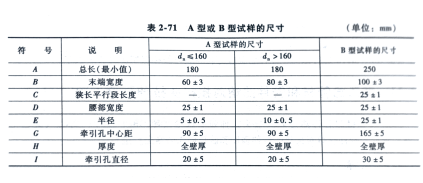

1)对于壁厚＜25mm 的管材,选用a型试样,如图2-124和表2-71所示。

2)对于壁厚≥25mm 的管材,选用b型试样,如图2-125和表2-71所示。

适用时,使用样板以确保焊缝与a型或b型试样的腰部中心截面尽可能重合。卷边可以除去。

 试样的“腰部”应通过钻孔或其他机加工方式获得,其中心距应为35m或45mm,孔的中心连线与焊缝重合。然后,在样条上将孔和对应的边之间切开。试样腰部的加工面应是平滑的,其余界面不作要求。

试样数量由管材的公称外径d,决定,如表2-72所示。

注:其中一个试样应取自接头错边最大处，其他试样应沿接头圆周均匀取得。

2、试验设备

1.拉伸试验机

能够以5mm/min 1mm/min 的恒定速度拉伸,连续记录试样所承受的拉力,并能识别试样的破坏。

2.夹具

配有可穿过试样牵引孔的销钉。

3.测量仪器

测量试样的宽度和厚度,精度不低于0.05mm。

3、试验内容及结果表示

1.实验室

能够将温度控制在23℃ 20℃

2.状态调节

应在热熔对接24h后制样。试样应在23℃ 2℃的环境温度下进行状态调节不少于6h，状态调节后立即进行试验。

3.试验步骤

1)测量管材壁厚作为试样厚度，测量试样宽度:

对于a型试样,宽度为腰部两孔的间距d;

对于b型试样,宽度为狭窄部分的宽度d。

2)将试样固定在拉伸试验机夹具上,并保证施加于试样上的力垂直于对熔焊缝。

3)夹具以5mm/min 1mm/min 的速度运动,对试样施加拉力。

4)记录拉伸过程中施加的拉力,直到试样完全破坏。

5)记录最大拉力和试样破坏类型(如韧性破坏或脆性破坏)。

4.对接接头拉伸强度的测定

对接接头拉伸强度按下式计算:

5.试验结果数值的修约

按gb/t 8170进行修约,拉伸屈服应力和断裂伸长率保留3位有效数字。



 除了以上为您整理的pe管拉伸试验如何做？管材接头拉伸强度试验方法相关的信息，科准测控的技术团队还为您整理了以下的资料，如果您有这方面的问题存在， 例如pe管拉伸试验标准、管材拉伸试验、pe管拉伸力是多少，pe管打压试验怎么做，pe给水管拉伸强度测试标准。我们也会为您解答。
