电线软线材料拉力试验机拉伸试验-pg电子游戏下载

作者:    来源:www.kztest.com.cn   发布时间:

近期有从事电线软线材料相关行业的客户,咨询进行拉伸测试的拉力机推荐机型。在这里为了方便大家选择,【科准测控】小裘给大家整理了拉力机试验的相关内容,方便大家参考。

电线是传导电能使用的载体,通常芯数少、产品直径小、结构简单,是用于电力、通信及相关传输用途的材料。软线是相对应硬来说的,硬的是一般是里边是单芯线,就是导电体是一根铜线,软电线一般采用的多股导体绞合而成的,柔软性好,适用于家用布线,布线时候有些地方硬线容易布线,有些地方软线容易布线。

试验方案:电线软线材料的拉伸试验方案
试验设备:科准测控拉力试验机


计算标准:gb/t 4338-2006
试样形状:线材
试验速度:5 mm/min
试样直径:0.1 mm
试验温度:250 ℃

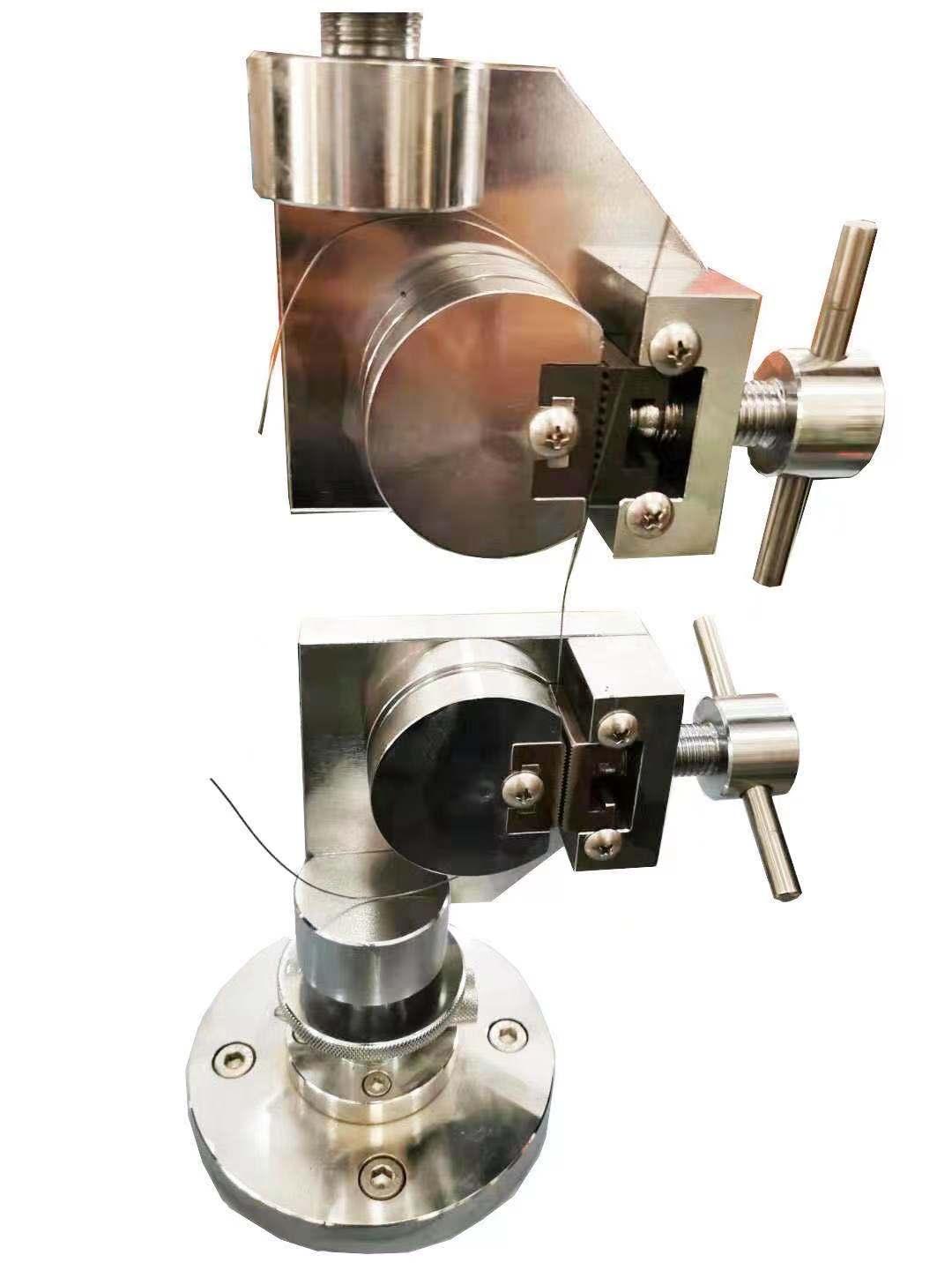

试验夹具:钢丝缠绕夹具
求取参数:最大力(fm)
备注:试验数据仅供参考

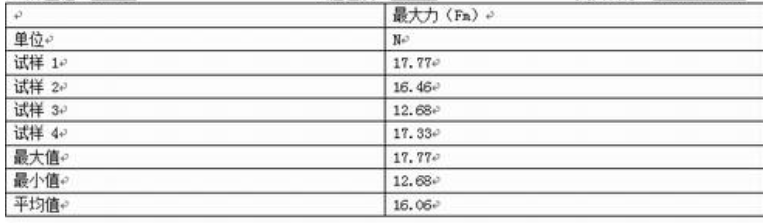

试验数据:

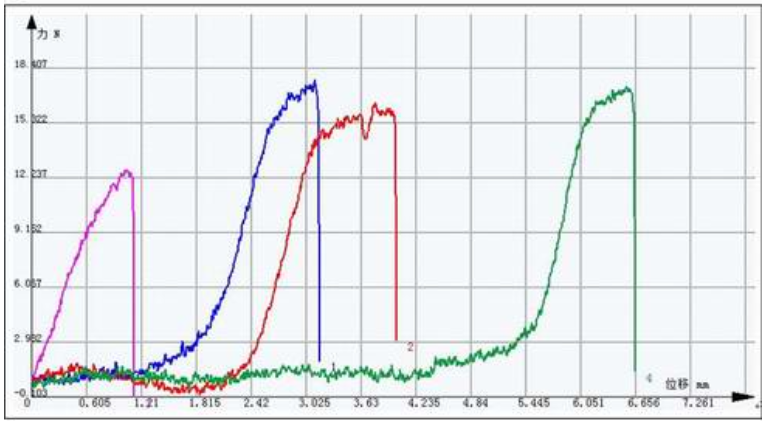

实验报告曲线图:



测控系统
测控系统是在多位专家通力合作,集多年技术积累和世界上强有实力的国际公司合作,采用了先进的数字化设计生产技术为客户开发的一款优质控制器。
kz-5000 数字化伺服控制器:1套
kz-5000 手动操作盒:1套
微机系统
1、联想计算机:1套
2、21寸宽屏液晶:1台
3、彩色喷墨打印机:1台
4、专业力学试验软件:1套
计量校准
拉力机的试验速度或力值不准;但又不知道怎么去检验,对试验结果的真实性产生疑惑。下面介绍一个简单、直观的检验方法。
1、力值检验
进入计算机程序后于打开校正界面,按测试开始,取一标准重量砝码轻挂于上夹具连接座,记录计算机显示力量值,并计算与标准重量砝码之差,误差应不超出±0.5%。2、 速度检验
(1)首先记录拉力机机台横梁之初始位置,在控制面板上选择速度值(使用标准直钢尺量测横担行程)。。
(2)起动机台的同时电子秒表开始计时一z分钟,秒表到达时间的同时按下机台停止键,根据秒表的时间,记录横担行程值即为每分钟之速率(mm/min),观察横担行程值与直钢尺之差,并计算横担行程误差值,应不超出±1%。

关于拉力机,小编就先给大家讲这么多了,后续大家需要深入了解拉力机的说明书、维护、方法等,随时的在平台留言或者私信哦!
